525直线振动筛

简介:本品为500mm(宽)x2500mm(长)二层三个出料口直线振动筛,整机为普碳钢材质。

电话:0373-2682 333

产品报价

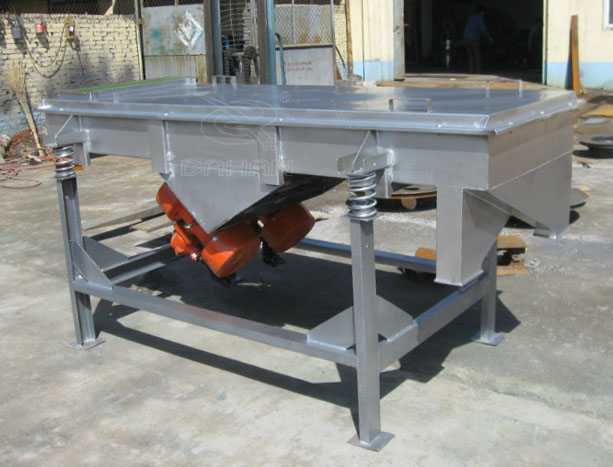

525直线振动筛

*关于"DZSF系列直线振动筛

  我厂生产的DZSF系列直线筛是与中国矿业学院联合设计制造,多年来我厂工程技术人员广泛听取用户反馈信息,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。

525直线振动筛

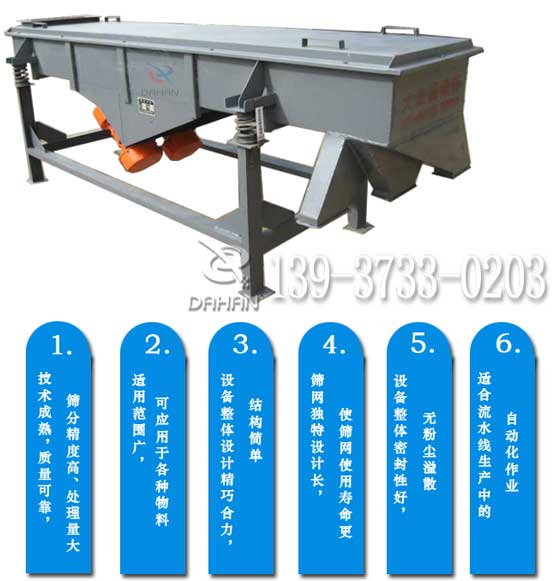

*长方形直线振动筛的工作特点

  该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

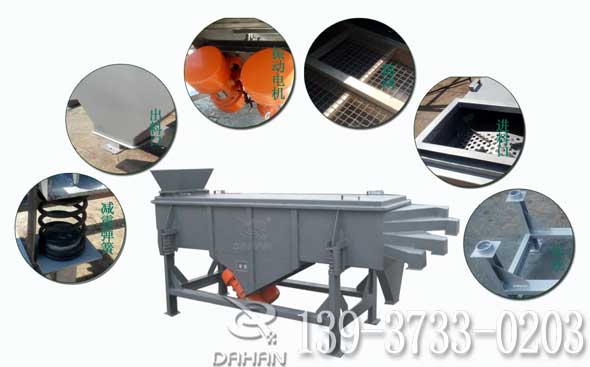

长方形直线振动筛特点




*525直线振动筛的型号说明

  D----------------------------------振动电机(振动源
  Z----------------------------------直线(运转轨迹
  SF---------------------------------筛分机
  525--------------------------------筛面尺寸(500mm宽x2500mm长
  2----------------------------------两层(两层筛网三个出料口
  P---------------------------------(普碳钢)钢板材质

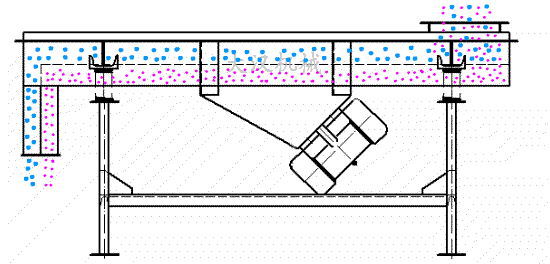

*长方形振动筛的筛分原理

  物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒。

直线振动筛工作原理




*525直线振动筛的主要技术参数和外形尺寸:

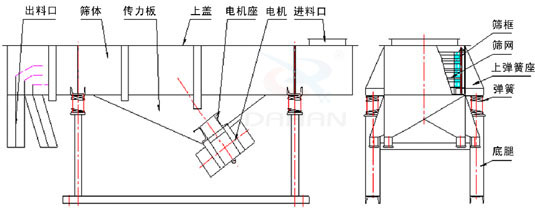

直线振动筛结构图



525直线振动筛技术参数

*直线振动筛结构说明

  本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
  1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
  2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
  3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
  4、振动电机(使用与维修方法详见振动电机使用说明书)。
  5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
  6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
  7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

直线振动筛结构图
